安全光栅是什么？

答：安全光栅是由光幕发射器，光幕接收器，安全光栅同步线，安全继电器，安全光栅支架组成的！



安全光栅基本信息：

安全光栅别名：冲床保护器，光电保护装置，安全保护器

安全光栅的英文名称：MONCEE Safety light curtain



安全光栅的应用范围：

大型冲床，重型冲床，冲压机械，锻压机械，剪切机械，工装设备，自动化装配线，制模机械，压滤机械，橡胶机械注塑机械，升降控制机械，切纸机械，立体车库，木工机械，折弯机械，自动化涂装设备，自动化装配线，自动仓储设备，自动焊接线，各类带有危险隐患的企业.

 安全光栅的作用是什么？

安全光栅是使用在工业生产中具有危险隐患的器械防护中。

安全光栅作用描述：

当工作人员在使用机械生产过程中，进入危险区域时，触碰到安全光栅的红外保护射线时，安全光栅发出自己的信号，使得机器急停。起到保护工作人员的作用。



安全光栅的工作原理：

安全光栅的发射器和接收器都有相互对应的红外发射接收器，两边数量相同，每一对对应的红外线形成一道光线，每对光幕有4-72条红外射线，形成一个保护面！当有工人员或其他物体入侵光幕的话，会让安全光栅发出自身的信号，信号种类（PNP/NPN/继电器信号）等，此时会将控制电源断电，机器停止，起到了保护工作人员安全生产的作用。



安全光栅操作方式：

将安全光栅安装好之后，会在危险区域前形成，保护矩形。工作电压是24V

安全光栅的反应时间是15ms

安全光栅的⽬标和⽤途：

GR/GS 安全光栅是⾮接触、⾃我测试安全防范，⽤于保护危险点、危险区域和机器的访问。如果⼀个或多个光束被中断，要停⽌危险的动作。





安全光栅详细参数：

安全光栅执行标准:EN?61496-1;CLC/TS?61496-2;EN?ISO?13849;EN?62061

安全光栅外壳材质：铝合金   物理属性：非导体

安全光栅光束数量：2-72条

安全光栅对射距离：GR/GS距离0.3-6m  GT距离0.3-20m

安全光栅额定⼯作电压：24VDC±10%(PELV)

⼯作电流:400mAmax.'

安全光栅的工作状态：

1 .当保护区域内无侵入物体时，安全光栅传感器的接收器处于受光状态，此时接收器的通讯指示灯（红灯）应熄灭，发射指示灯（黄灯）点亮，这时按下被保护设备的工作开关，设备可正常运转。

2.当有物体（不小于可检测体或者分辨率）侵入保护区域时，接收器的红色指示灯将被点亮（可能是接收器处于遮光状态，也可能是光通讯被遮断），此时被保护设备受控，处于强制停顿状态。



3.当侵入物体撤出保护区域后，光幕传感器将返回1.状态，设备将继续工作在安全光栅传感器开机进入工作状态后，使用直径为检测体尺寸的测试棒（或同等直径的不透明物体，垂直侵入保护区域，分别按顺时针和逆时针方向在保护区域内做平移运动，此时光幕传感器应一直有红色指示灯被点亮，受控设备无法工作。





安全光栅特点：

一、符合国际电工学会IEC61496-1/2 标准

二、采用技术成熟的同步红外线扫描，优异的光学性能和2.5°的发散角，容易对准和维护。

三、外形小巧，采用铝铸合金外壳，非常坚固，轻巧

四、10mm/20mm/30mm/40mm80mm的多种规格分辨率(分辨率可以定制)



第五、保护高度范围宽40-30000mm

第六、可定制分辨率和保护幅宽，以及其它各类接口和扩展功能。





安全光栅的保护模式：

安全光栅的保护模式切换OSSD输出状态状态?（保护区域不会被中断），⽆需外部释放开关装置。如果保护区域不会被中断，这种类型的保护将⽣成⼀个机器⾃动重启。



安全光栅重新启动联锁（⼿动复位）

重新启动联锁开关上的操作电压或中断保护领域后可防⽌输出（OSSD'sON状态）⾃动启⽤。





安全光栅重新迅速的启动联锁（⼯⼚设置）

GR/GS系列只有切换到ON状态，控制设备连接到重新启动联锁输⼊时。若要启⽤输出，动指令装置不再超过2.5秒。



安全光栅命令设备（启⽤按钮）安装在危险区域之外。

操作⼈员观察清楚危险区域，才能驱动启⽤按钮。

安全光栅的正确安装：

只可以通过保护区域达到危险机器零件。

⼯作⼈员避免在保护领域和危险机器

零件之间（防⽌跨过）。





未经授权的安装

不通过保护区域达到危险机械零件。

启⽤了保护领域和危险机器零件之间的⼯作⼈员

的存在。







安全光栅的对齐⽅式

程序:

1.发射机和接收机配备平⾏和在同⼀⾼度。

2把发射机和监测接收机的诊断窗⼝。固定光幕,当LEDOSSDON（绿⾊)是对LED信号接收（橙⾊）是关闭的.

3.确定旋转⾓度向左和向右，对LEDSSD（绿⾊）位于 OON位置安装螺钉并拧紧。请确保LED?信号接收（橙⾊）未亮起或闪烁。

3.4安全距离

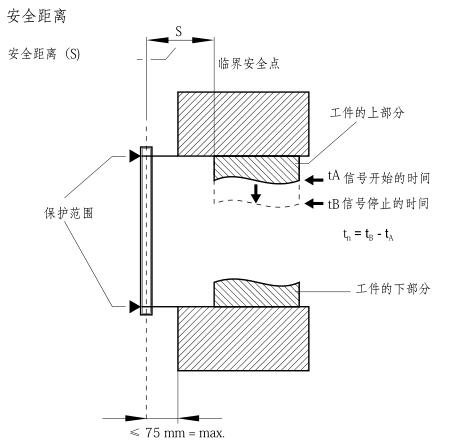

安全距离是安全光栅保护区域和危险区域的距离。遵守的安全距离，确保危险动作才停了下来，不能达到危险区域。



安全光栅到反射表⾯距离

在安装过程中的反射表⾯的影响考虑在内。如果不正确的安装，中断保护领域能可能不会检测，可能导致严重的伤害。关于反射表⾯（⾦属墙壁、地板、天花板或部分）以后指定的距离强制性地观察到。

安全距离：

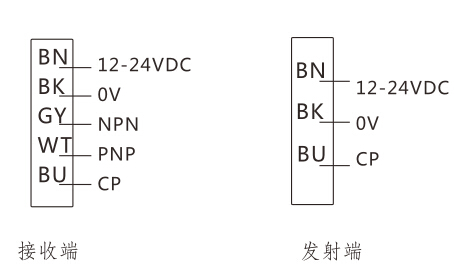

安全光栅的线序：

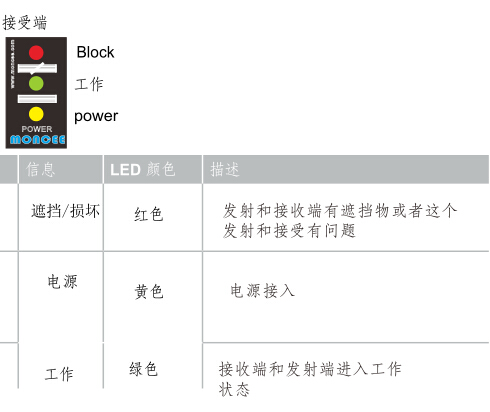

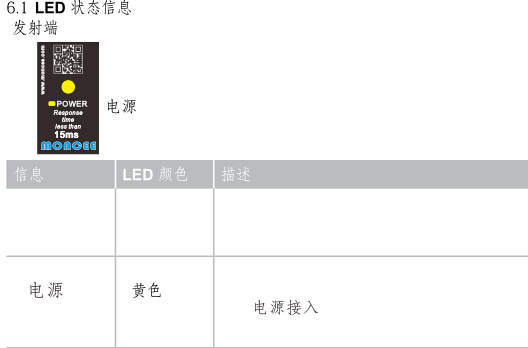

安全光栅的灯标介绍：



故障：



每次光幕启动时都会进⾏⼀次故障⾃检，当红⾊闪烁，说明光幕的这个接受或发射可能有故障，需要及时修理，另⼀种情况是发射和接受没有遮挡物红灯⼀直亮起不闪烁，也可能是光幕的镜⽚有污物，也或者是发射和接受损坏，需要及时修理。
