GT安全光栅/光幕分辨率10mm 价格

1.GT系列安全光幕适用于各种恶劣环境工作:

 剪切、焊接、锻压、液压等大中小型机械

2.10mm防护手指

3.安全等级IEC等均4级标准,支持自主检查,故障停机

4.规格为35mm*50mm

5.红黄绿三色指示灯

6.反应速度最快

订购热线:400-6767-600

产品推荐

      穆柯安全地毯

产品详情

安全光幕

安全光幕别名安全光栅,冲床保护器,光电保护装置主要使用在液压、锻压焊接、剪切等大中小型危险的安全防护可以有效保护人体或者物体的安全





 企业资质

企业资质2

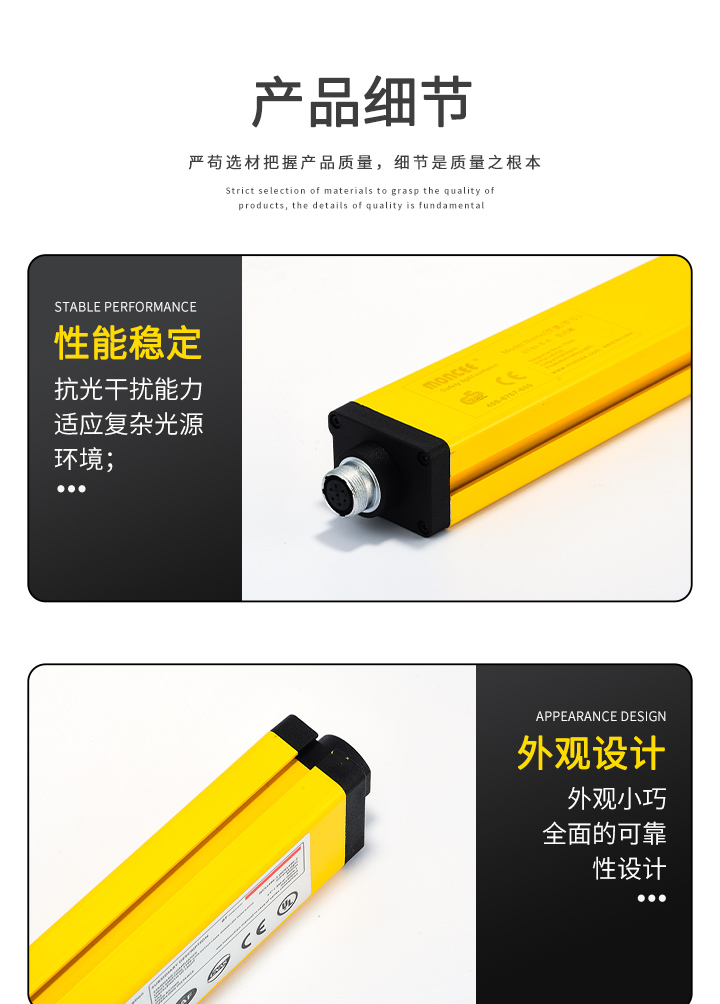

1.抗干扰能力强
2.使用寿命长
3.静电喷涂金属漆
4.信号模式多样具有NPN PNP 继电器输出等多种模式
5.防尘防水等级IP65(防水泼溅)
6.反应速度最快15ms
7.支持反接保护
9.型号多样具有常规三个系列8. 支持过压保护
10.适用各类液压、锻压、焊接、剪切等大中小型设备









使用范围:
冲压机械,锻压机械,剪切机械,工装设备,自动化装配线,制模机械,压滤机械,橡胶机械注塑机械,升降控制机械,切纸机械,立体车库,木工机械,折弯机械,自动化涂装设备,自动化装配线,自动仓储设备,自动焊接线,其它存在危险场合.






发射器: 由若干发射器件组成,发射红外光线;

接收器: 由若干接收器件组成,接受红外光线,与发射器的发射器件一一对应,形成保护光幕,产生通光、遮光信

,同时通过信号电缆将信号传输给控制器对外部设备进行控制;

信号电缆:用来传输控制器和发射器、接收器之间的信号;

控制电缆:用来连接控制器和机床、设备,以实现机床或其他设备的安全控制;

安装支架:把发射器与接收器固定在机台上;



安全光幕控制器特点:

(*安全光幕控制器同安全光幕配合使用可以有效提升安全等级)







以上控制器选型针对E、P、N三种光幕,例如GT10-8E-Q、GS20-8E-Q光幕可选SBC或者SPC控制器。GT10-8P-Q、GS20-8P可选SR继电器,而GT10-8-Q只能输出PNP和NPN信号,不可以接控制器。



1

2






选择光幕的使用环境
1.根据现场实际工作环境选择合适的安全光幕型号
2.目前安全光幕的型号有GR、GS、GT三大系列



保护类型的选择

1.手指防护、手掌防护、手臂防护、人体防护

2.与危险源距离较近时可选择手指防护,与危险源有一定距离/设备停止时间有余量,根据实际选择最精机的手掌手臂防护或人体防护


光轴间距与检测精度的关系

光轴间距   10mm      20mm      30mm       40mm      80mm

检测精度  φ15mm     φ30mm     φ40mm      φ50mm    φ100mm

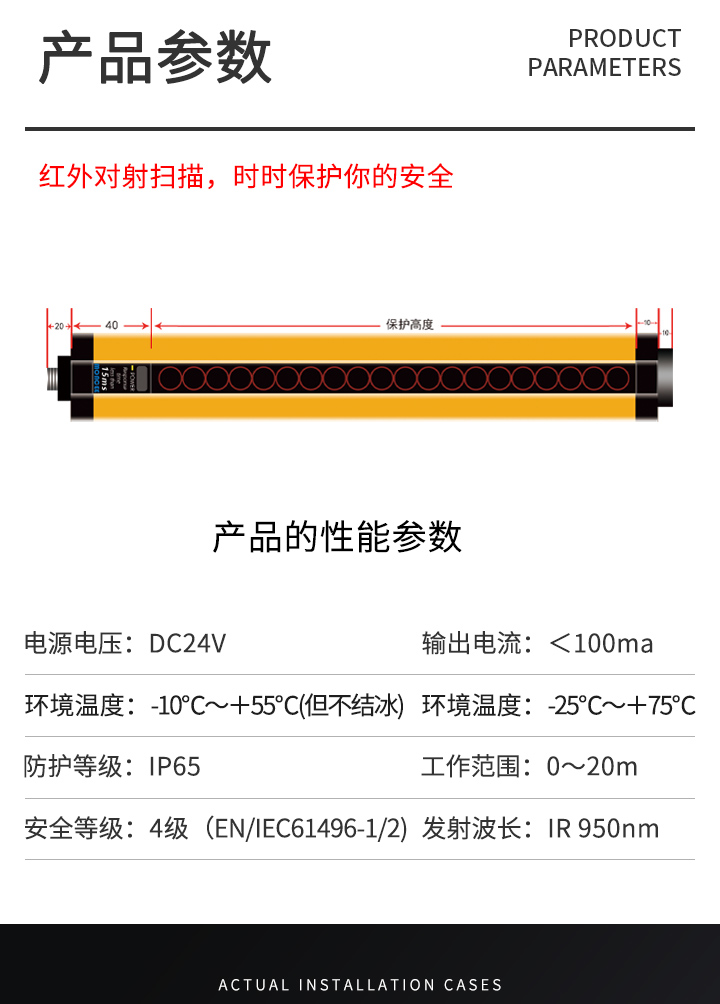

                                       根据需要选择光幕保护的高度和保护的长度

       根据保护对象的高度,光幕保护长度,选择合适的光幕      保护高度=(光轴数-1)*光轴间距

安全光幕型号

GT10-16-A   GT10-16-B   GT10-16-C   GT10-16-D
GT10-24-A   GT10-24-B   GT10-24-C   GT10-24-D
GT10-32-A   GT10-32-B   GT10-32-C   GT10-32-D
GT10-40-A   GT10-40-B   GT10-40-C   GT10-40-D
GT10-48-A   GT10-48-B   GT10-48-C   GT10-48-D
GT10-56-A   GT10-56-B   GT10-56-C   GT10-56-D
GT10-64-A   GT10-64-B   GT10-64-C   GT10-64-D
GT10-72-A   GT10-72-B   GT10-72-C   GT10-72-D


GT20-8-A     GT20-8-B     GT20-8-C       GT20-8-D
GT20-10-A   GT20-10-B   GT20-10-C     GT20-10-D
GT20-12-A   GT20-12-B   GT20-12-C     GT20-12-D
GT20-14-A   GT20-14-B   GT20-14-C     GT20-14-D
GT20-16-A   GT20-16-B   GT20-16-C     GT20-16-D
GT20-18-A   GT20-18-B   GT20-18-C     GT20-18-D
GT20-20-A   GT20-20-B   GT20-20-C      GT20-20-D
GT20-22-A   GT20-22-B   GT20-22-C     GT20-22-D
GT20-24-A   GT20-24-B   GT20-24-C     GT20-24-D
GT20-26-A   GT20-26-B   GT20-26-C     GT20-26-D
GT20-28-A   GT20-28-B   GT20-28-C     GT20-28-D
GT20-30-A   GT20-30-B   GT20-30-C     GT20-30-D
GT20-32-A   GT20-32-B   GT20-32-C     GT20-32-D
GT20-34-A   GT20-34-B   GT20-34-C     GT20-34-D
GT20-36-A   GT20-36-B   GT20-36-C     GT20-36-D
GT20-38-A   GT20-38-B   GT20-38-C     GT20-38-D
GT20-40-A   GT20-40-B   GT20-40-C     GT20-40-D
GT20-42-A    GT20-42-B   GT20-42-C    GT20-42-D
GT20-44-A   GT20-44-B    GT20-44-C    GT20-44-D
GT20-46-A   GT20-46-B   GT20-46-C     GT20-46-D
GT20-48-A   GT20-48-B   GT20-48-C    GT20-48-D
GT20-50-A   GT20-50-B   GT20-50-C    GT20-50-D
GT20-52-A   GT20-52-B   GT20-52-C    GT20-52-D
GT20-54-A   GT20-54-B   GT20-54-C    GT20-54-D
GT20-56-A   GT20-56-B   GT20-56-C    GT20-56-D
GT20-58-A   GT20-58-B   GT20-58-C     GT20-58-D
GT20-60-A   GT20-60-B   GT20-60-C     GT20-60-D
GT20-62-A   GT20-62-B   GT20-62-C    GT20-62-D
GT20-64-A   GT20-64-B   GT20-64-C   GT20-64-D
GT20-66-A   GT20-66-B   GT20-66-C   GT20-66-D
GT20-68-A   GT20-68-B   GT20-68-C   GT20-68-D
GT20-70-A   GT20-70-B   GT20-70-C   GT20-70-D
GT20-72-A   GT20-72-B   GT20-72-C   GT20-72-D


GT30-8-A   GT30-8-B     GT30-8-C GT30-8-D
GT30-10-A   GT30-10-B    GT30-10-C   GT30-10-D
GT30-12-A   GT30-12-B    GT30-12-C   GT30-12-D
GT30-14-A   GT30-14-B    GT30-14-C   GT30-14-D
GT30-16-A   GT30-16-B    GT30-16-C   GT30-16-D
GT30-18-A   GT30-18-B    GT30-18-C    GT30-18-D
GT30-20-A   GT30-20-B    GT30-20-C   GT30-20-D
GT30-22-A   GT30-22-B    GT30-22-C    GT30-22-D
GT30-24-A   GT30-24-B    GT30-24-C    GT30-24-D
GT30-26-A   GT30-26-B    GT30-26-C    GT30-26-D
GT30-28-A   GT30-28-B    GT30-28-C    GT30-28-D
GT30-30-A   GT30-30-B    GT30-30-C    GT30-30-D
GT30-32-A   GT30-32-B    GT30-32-C    GT30-32-D
GT30-34-A   GT30-34-B    GT30-34-C    GT30-34-D
GT30-36-A    GT30-36-B    GT30-36-C    GT30-36-D
GT30-38-A    GT30-38-B    GT30-38-C    GT30-38-D
GT30-40-A    GT30-40-B    GT30-40-C    GT30-40-D
GT30-42-A    GT30-42-B    GT30-42-C     GT30-42-D
GT30-44-A    GT30-44-B    GT30-44-C      GT30-44-D
GT30-46-A    GT30-46-B    GT30-46-C    GT30-46-D
GT30-48-A    GT30-48-B    GT30-48-C    GT30-48-D
GT30-50-A    GT30-50-B    GT30-50-C     GT30-50-D
GT30-52-A    GT30-52-B     GT30-52-C    GT30-52-D
