安全地毯控制器
订购热线：400-6767-600

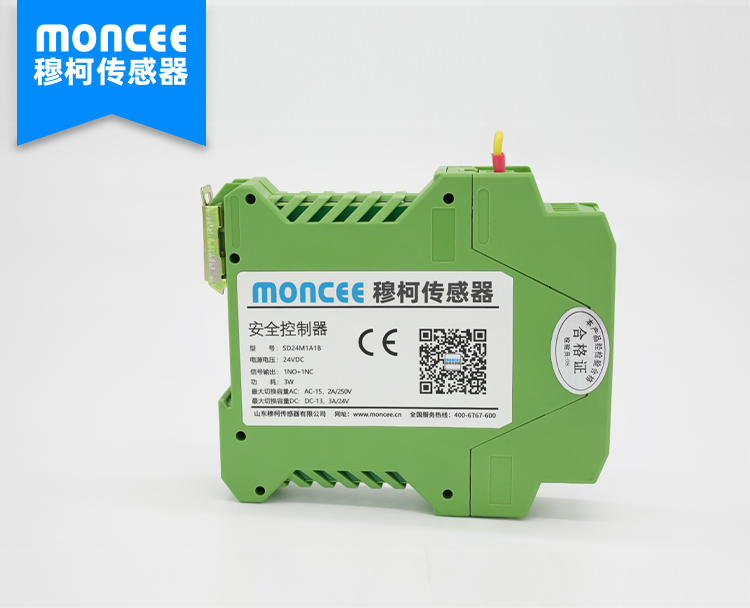

● SD24M1A1B 安全继电器广泛应用于工业安全系统，可与安全地毯配套使用，增强设备安全系统的可靠性，构成更加安全的防护系统。
安全特性：
● 符合标准EN ISO 13849。
● 安全等级为2级。
● 电路中带有自我监控的冗余电路。
● 在每个开关周期中通过正确的断开和闭合可以自动检测继电器的安全功能。
操作模式：
● 输入回路：双通道输入，DC24V供电。
● 复位电路：为监控外部接触器/继电器提供反馈控制循环。
自动复位；手动复位

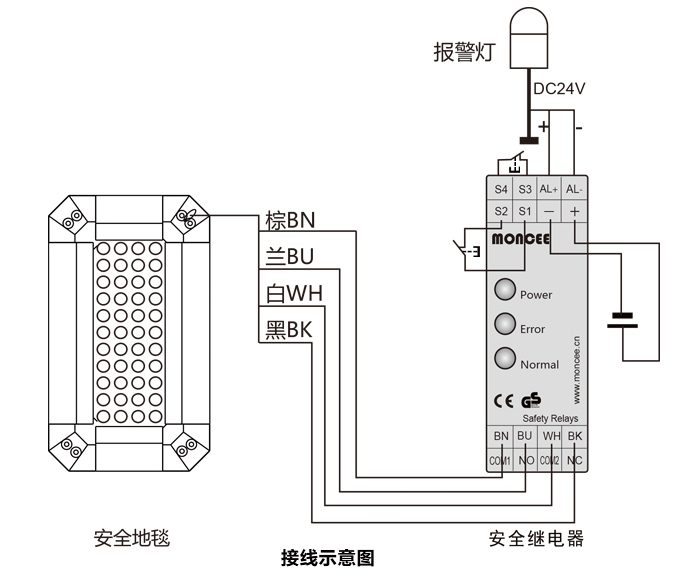

● 将地毯两端出线的黑红红黑四根线按照下图接到继电器的BN、BU、WH、BK四个端子上，把24V供电的+和-分别连接到继电器的+、-端子，安全输出为COM2和NC两个无源端子，COM1和NO为辅助输出，AL+、AL-分别接入DC24V的报警器正负极，同时具有踩踏及断线报警功能。
● S1、S2为输出的复位按钮，断开情况下为自动复位，若改为手动复位可增加常闭按钮。
● S3、S4短接之后无急停；接急停按钮为急停。
▼工作指示灯说明：
● Power：黄色灯。
● Normal：正常为绿色灯， 踩踏为红色灯，此为双色灯。
● Error：断线情况下为红色灯。
● 安全继电器接通后，工作电源指示灯为黄灯。
● 输出自动复位时：工作电源指示灯为绿灯。
