产品详情

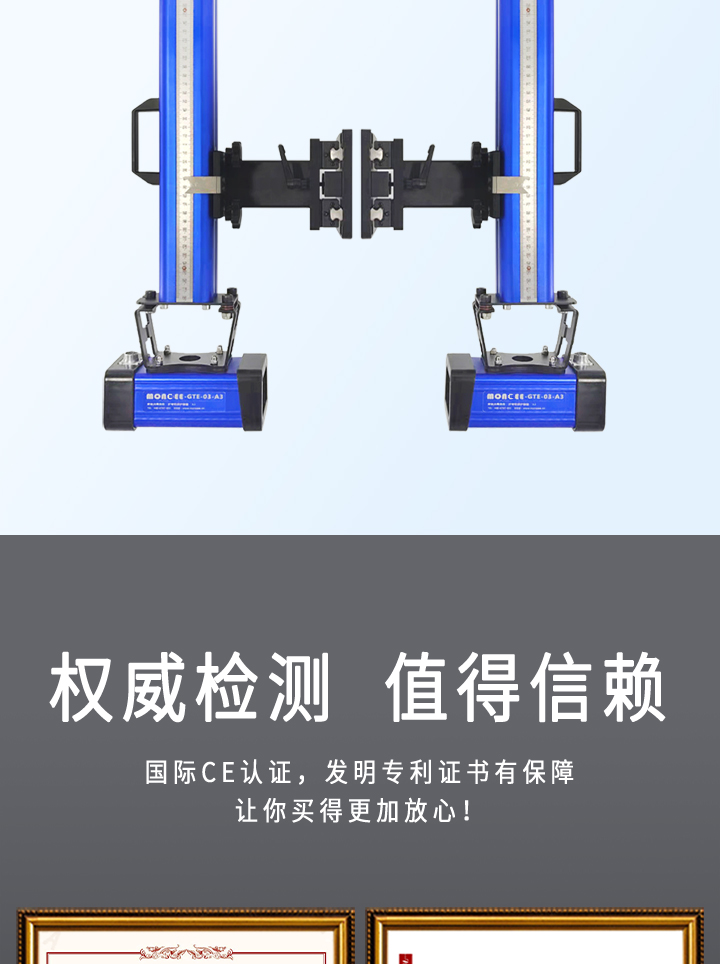

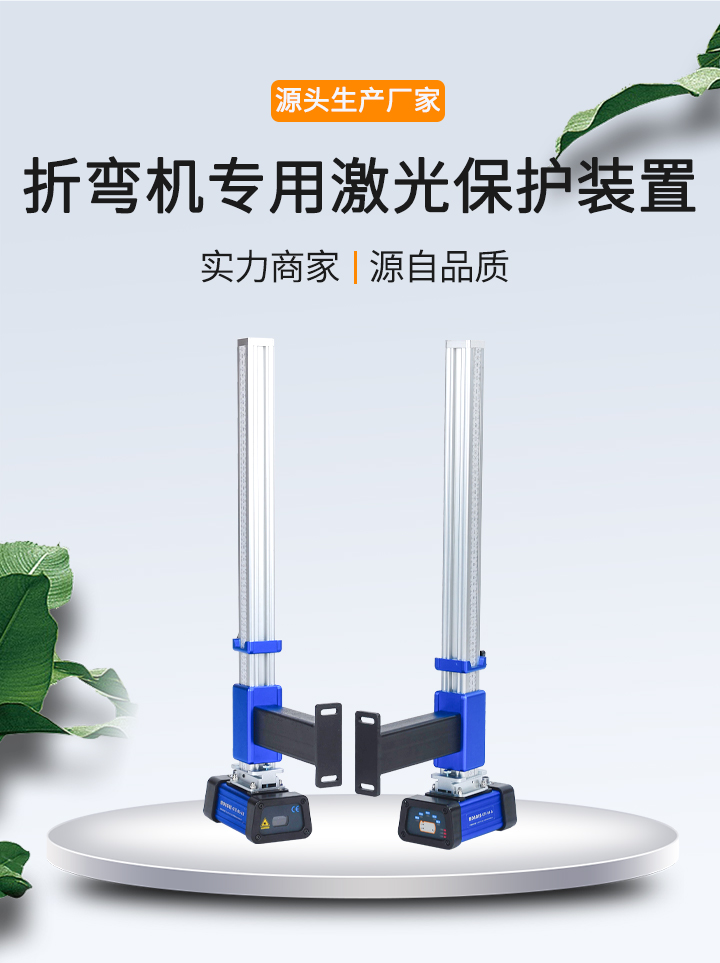

折弯机激光保护装置是由发射器、接收器、安装支架、控制器组成,在选用光幕时可选用一般安装和编程模式安装,一般安装是由光幕直接发送信号到折弯机控制系统,编程模式适用于大型全自动折弯机,输入信号更多,另外可以编辑每个信号的逻辑信息。

有效防止折弯机工作时压伤工作人员的手指,手臂,能够对工作人员进行全面有效的保护。

案例照片请点击案例照片 案例视频

GTE折弯机激光保护装置可以用于平板折弯,折盒,Z型折弯等多种形式的工件。将所有功能集中到操作面板上,有利于使用者切换各种模式。内置 电源稳定模块,反接保护模块、过载保护模块,适用于各种折弯机。所用光源采用可见光,并采用了发射器自动对光技术、即使折弯机强烈的振动光都可以自动找正,对光更加便利。 光幕采用自判断数据处理芯片,对光的灵敏度自动修正,并在持续使用过程中根据光的衰减度自动增量,产品设计10万小时。

折弯机有效防压手





折弯机保护装置组装说明

折弯机保护装置组装说明



156168

折弯机保护装置调试及注意事项

  1.三点面板指示灯

  undefined



① E1、E2、E3为L1、L2、L3接收点指示灯,在正常通光时,L1、L2、L3三个接收点接收到光束,E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

②正常模式,通光状态、遮光状态,正常通光时遮光状态指示灯亮,L1、L2、L3三个接收点任意一个或全部被遮挡时遮光状态指示灯亮。

③屏蔽模式,当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽,发光器关闭。此时遮挡无效,折弯正常工作。

④工进模式,工进模式为折弯机保护装置转换信号S1,可由控制器提供或采用折弯机慢下信号。

⑤折盒模式,钥匙开关打到折盒模式时折弯机保护装置自动屏蔽L1接收点,可用于盒状工件的折弯。

 2.单点面板指示灯

  undefined

①E1、E2、E3为接收点指示灯,在正常通光时,L1、L2、L3三个接收点接收到光束,E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

②正常模式,通光状态、遮光状态,正常通光时遮光状态指示灯亮,接收点被遮挡时遮光状态指示灯亮。

③屏蔽模式,当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽,发光器关闭。此时遮挡无效,折弯机常工作。

④慢下模式,慢下模式为折弯机保护装置转换信号S1,此时折弯机保护装置进入信号持续输出状态。


undefined

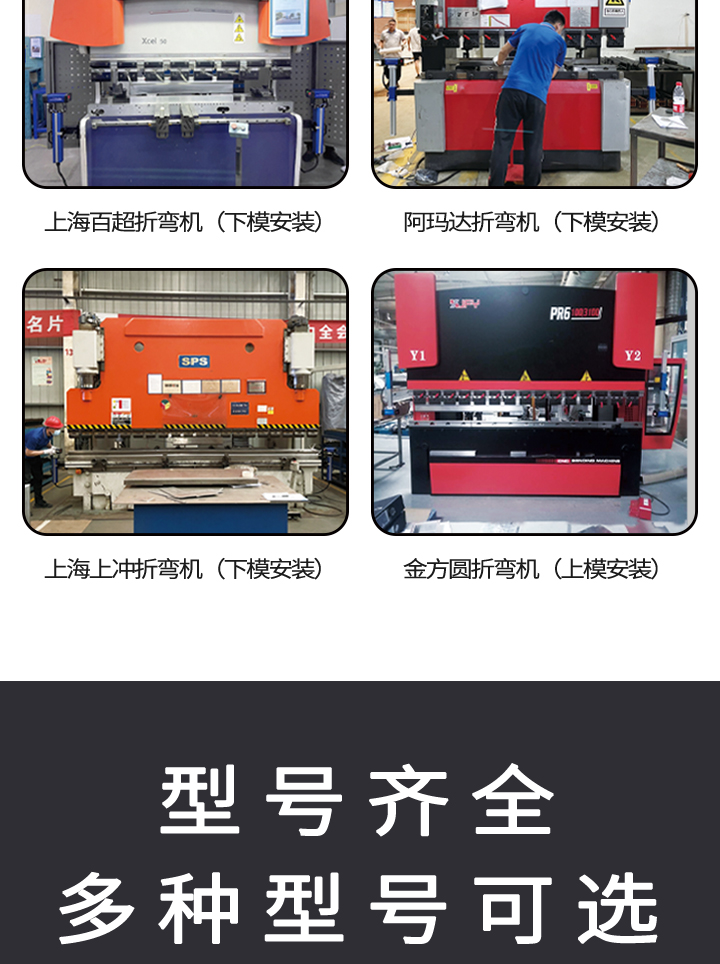

1.折弯机保护装置GTE-03-A3一般安装在折弯机上模,跟随折弯机上模一起上下运动。

  undefined
安装时需注意安装位置和安装孔的尺寸折弯机保护装置安装在折弯机上模的左侧,接收器安装在右侧。安装合适位置,在上模中间位置打孔(固定螺丝为M8X20)安装位置与上刀夹具的垂方向留有一定的的空间,在折弯机换刀时,将保护装置提升到上端,折弯机上刀可从上模一侧取出。

  undefined

2.折弯机保护装置GTE-03-A1一般安装在折弯机下模。

  undefined



在安装时需注意安装位置和安装孔的尺寸,折弯机保护装置安装在折弯机上模的左侧,接收器安装在右侧。安装在合适位置,在下模中间位置打孔(固定螺丝为M8X20),安装位置与下刀夹具的垂直方向留有一定的的空间,在折弯机换刀时,将保护装置提升到上端,折弯机下刀可从上模一侧取。

   undefined

     undefined
3.安全距离

安全距离是指为了保证安全,保护装置与危险点之间允许的距离。折弯机专用保护装置的安全距离是指上模模尖到下 检测激光束下基准线的距离(S)。 为确保操作者的人身安全,保护装置的安装位置必须符合安全 距离的规定要求。否则仍存在发生事故的可能。



4.为避免发生危险,接线前,必须关掉电源,严格按照接线图接线.接线要委托专业公司或由专业技

术人员进行操作。电源装置要满足以下项目:

1)经使用地区认定的电源装置。

2)符合EMC指令、低电压指令的电源装置(需要符合CE 时)。

3)符合低电压指令输出为100VA以下的电源装置。

4)输出保持时间为20ms以上的电源装置。

5)发生电涌时,要采取在发生源连接电涌吸收器的对策。



5.位置调试

 GTE-03-A3

将对光器放置于折弯机上刀的两侧,使对光器的三角口与刀尖重合,两侧的对光器位置相同。调整发光器位置,使发光器光束穿过两个对光器。调整接收器位置,使接收器上L1、L2、L3接收点能够接收到穿过对光器的光束,此时接收器E1、E2、E3指示灯亮。完成对光。


undefined

undefined

undefined

undefined

undefined

undefined

undefined
