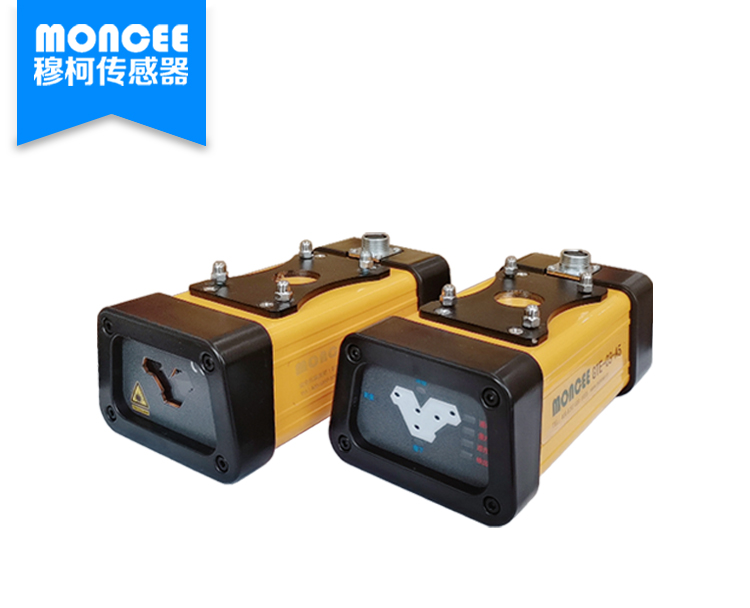

GTE-03-A5多点折弯机激光保护

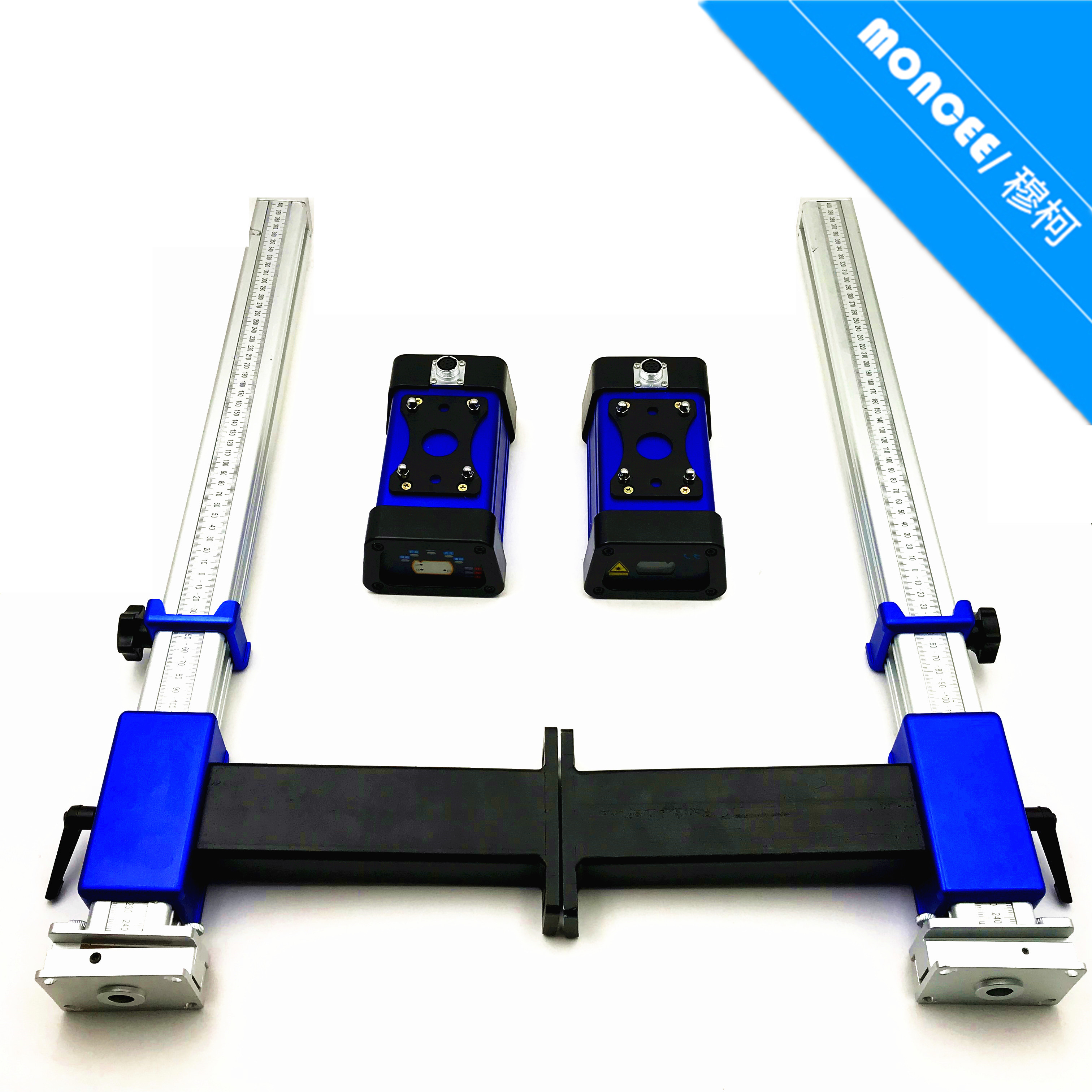

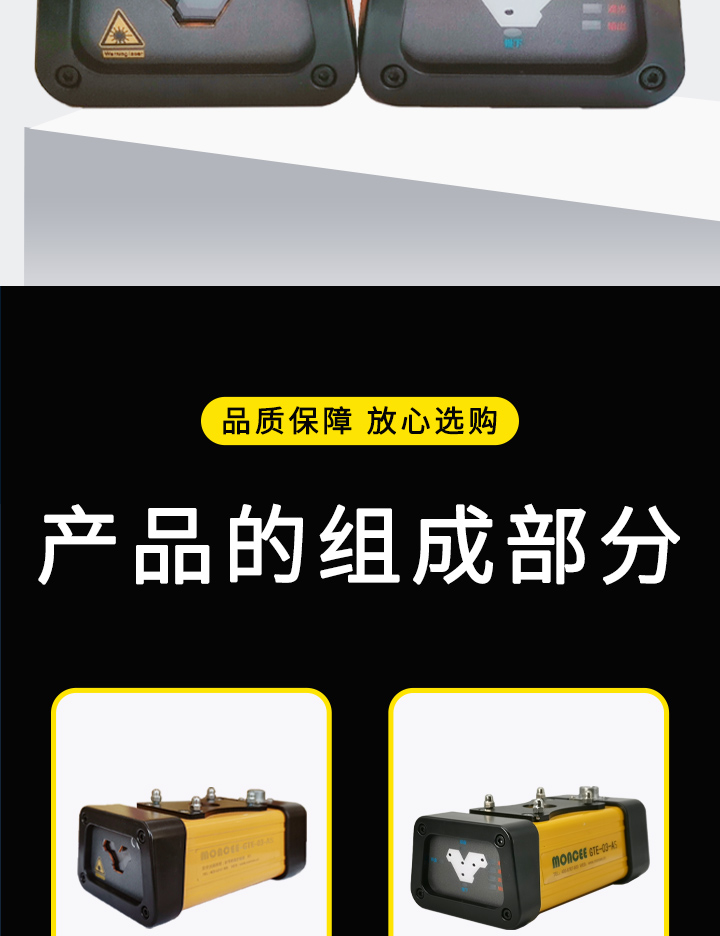

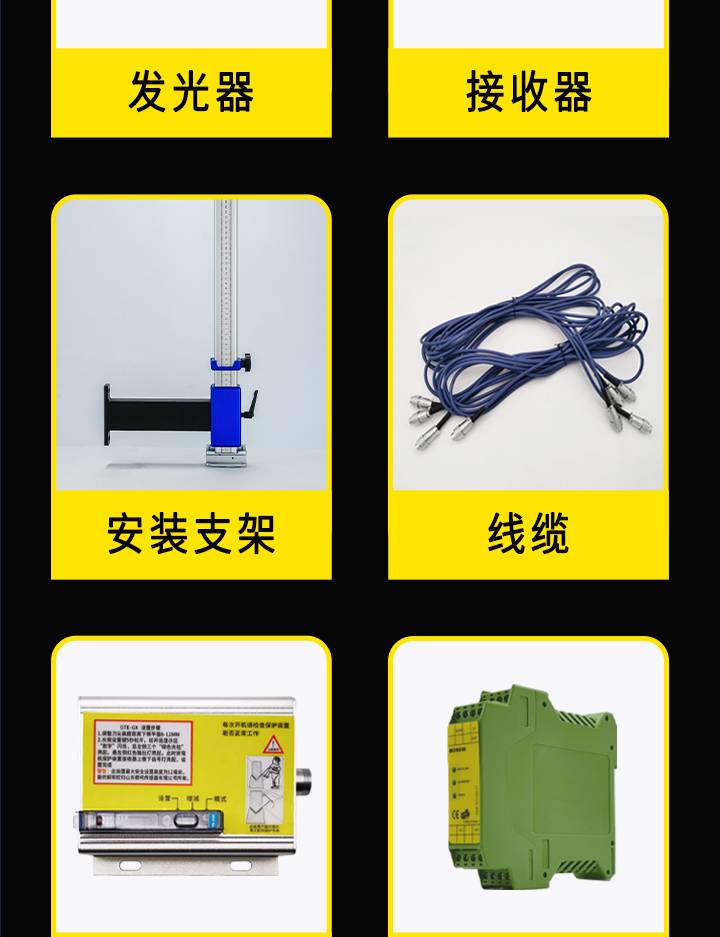

   折弯机激光保护装置是由发射器、接收器、安装支架、控制器组成，在选用光幕时可选用一般安装和编程模式安装，一般安装是由光幕直接发送信号到折弯机控制系统，编程模式适用于大型全自动折弯机，输入信号更多，另外可以编辑每个信号的逻辑信息。

   GTE折弯机激光保护装置可以用于平板折弯，折盒，Z型折弯等多种形式的工件。将所有功能集中到操作面板上，更有利于使用者切换各种模式。内置 电源稳定模块，反接保护模块、过载保护模块，适用于各种折弯机。所用光源采用可见光，并采用了发射器自动对光技术、即使折弯机强烈的振动光都可以自动找正，对光更加便利。 光幕采用自判断数据处理芯片，对光的灵敏度自动修正，并在持续使用过程中根据光的衰减度自动增量，产品设计10万小时。

   安全距离
     安全距离是指为了保证安全，保护装置与危险点之间允许的距离。折弯机专用保护装置的安全距离
     是指上模模尖到检测激光束下基准线的距离（S）。 为确保操作者的人身安全，保护装置的安装位
     置须符合安全 距离的规定要求。否则仍存在发生事故的可能。
     为避免发生危险，接线前，须关掉电源，严格按照接线图接线。接线要委托专业公司或由专业技术人
     员进行操作。电源装置要满足以下项目：
     1）经使用地区认定的电源装置。
     2）符合EMC指令、低电压指令的电源装置（需要符合CE 时）。
     3）符合低电压指令输出为100VA以下的电源装置。
     4）输出保持时间为20ms以上的电源装置。
     5）发生电涌时，要采取在发生源连接电涌吸收器的对策。
     6）对应CLASS2的电源装置（需要符合UL/cUL时）。
    《补充说明》 IEC 60536（触电保护级别）中所规定的、无需接地且满足双重绝缘或强化绝缘距离的电源
     装置。符合低电压指令、且输出为100VA以下的电源均可作为同等品使用。

注：如果折弯机存在滑车现象，须在折弯机保护装置检测区域与刀尖位置增加合适的安全距离。

▼折弯机控制器接线示意图

1.使用注意事项：

使用之前须检查保护装置的功能是否正常。

使用过程中不得随意变动保护装置的位置。

当出现故障时，应由专业人员维修。

拆装保护装置及电缆时，应先关掉电源，由专业人员操作。

 只允许更换导致相同超程距离的模具。否则，应由专业人员重新调整GTE折弯机保护装置的安装位置！

2.检修与保养

保护装置的检查和保养对保证安全作业是非常重要的，为了充分有效地使用保护装置，应当对其进行定期

检查和保养。

3.简单故障检修

①踩脚踏折弯机不工作。检查E1、E2、E3指示灯是否亮绿灯，若不亮调整接收器位置是发光器的光束照

到接收器的L1、L2、L3接收点上。

②折弯机在工作时，刀口区域异物进入遮挡无效。检查接收器的S1信号指示灯是否常亮或在上刀未接近工

件提前亮起。需要重新调节折弯机慢下信号。

③踩下脚踏折弯机上刀可以下压，到工件位置出停止无法折盒。查看L1、L2、L3是否被遮挡，L2是否距

上刀尖的垂直距离太大。调整接收器使L2接收点靠近刀尖。
