激光切割机加装安全光幕方案

一、安装安全光幕前后对比

（加装安全光幕前） （加装安全光幕后）

二、设备安装参数确认：

1、确认切割机需要防护几个面（防护几个面需要安装几套安全光幕）。

2、确认安装防护的高度。

3、确认是否接PLC（常规安全光幕信号为一路PNP一路NPN信号输出，可以直接接PLC，需要那一路接那一路，另一路不用接。若不是接PLC，需确认要什么信号的，根据需要进行配置）。

4、确认安装环境是否有伺服电机和变频器等干扰源。

三、安全光幕工作原理

安全光幕由一根发光器和一根受光器，及配件信号电缆线、固定支架组成。发光器和受光器形成了一个红外线保护范围，当有工作人员遮挡红外线光束，光束受阻，使光信号通过光电管转换成电信号，电信号放大后与启动控制线路闭锁，使冲压机滑块立即停止工作，光束能够控制设备停止或启动，从而起到了一个保护工作人员免受伤害，又能够正常工作的目的。

四、标配产品

参考案例：

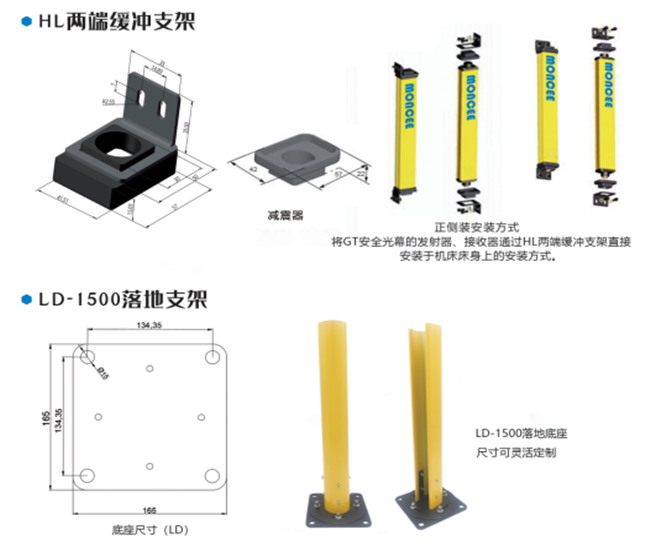

GT40-24-A：光轴间距是40mm，24道光束，总高度是1043mm，有效保护高度是920mm，对射距离是0-3m，信号电缆线3m+3m ，配HL两端安装支架及LD落地支架。(具体型号以客户需求为准)。

五、产品配置

名称	参数
安全光幕	对射式(发光器一根、受光器一根)
支架	HL两端支架4个
线缆	对射距离0-3m的配3m线缆2根，对射距离3-20m的配4m线1根，6m线1根（线缆可根据客户需求加长）
落地支架	根据光幕长度进行定制
