    GTS系列安全光幕选型指南


      GTS系列选型步骤

      GTS适用于精度要求比较高,工作环境苛刻的机械

      例如:锻压、液压、冲压、剪切、等中型 危险机械或危险区域的安全防护,可以可靠的保护人体或物体的安全以及物流、生产装配线和自控设备的信号采集等。

      特别适用于冲床机械。



      第一步、确定安全光幕分辨率:



      1.同理如果进入危险区域的频率和距离拉大后可以选择20mm

      20mm手掌防护

      3.危险区域需要保护到手臂时选择40mm

      40mm防护手臂

        光轴间距/分辨率介绍



      第二步、选择保护高度

      自行测量危险区域的高度然后选型。

      GTS系列光轴数81624324048566472

      有效保护高度=光轴间距*(光轴总数-1

      总高度=有效保护高度+85mm

      尺寸计算方法:

      GTS10-16-A的有效保护高度:

      10*(16-1)=150mm

      GTS10-16-A的总高度:

      150+85=235mm

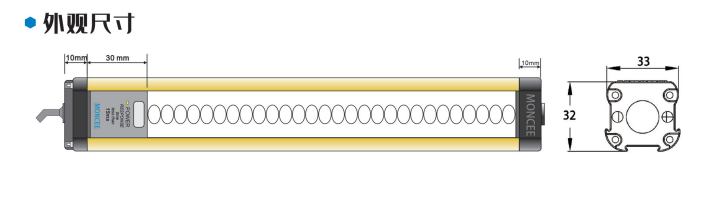

      尺寸图详解



      型号命名图:





      第三步、光幕的对射距离

      GTS系列对射距离0-5m

      第四步、确认光幕的输出类型

      GTS安全光幕支持输出类型:

      选择标准:输出类型从高到低安全等级依次增大。

      选择方式:按照机械的危险等级选择

      第五步支架选择

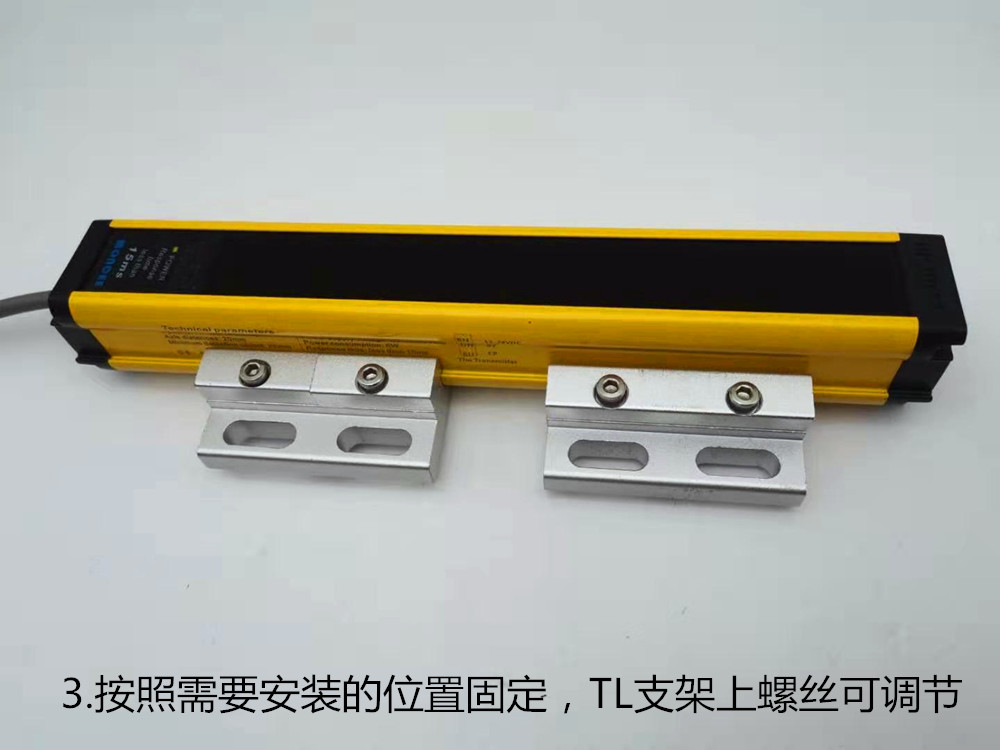

      1.TL型支架

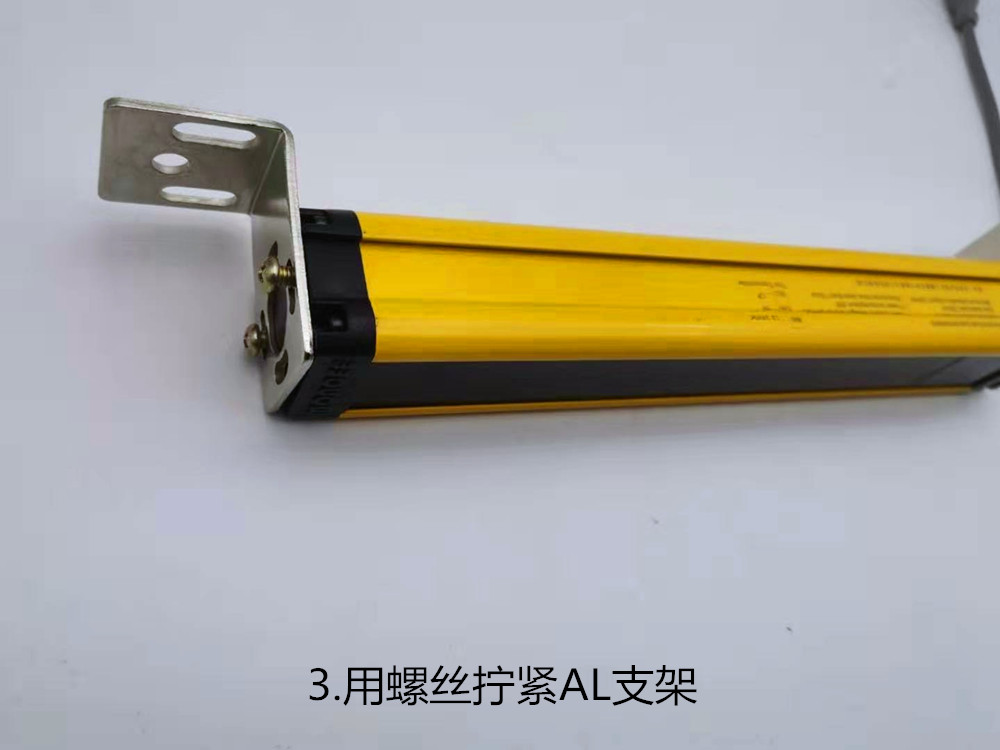

      2.AL两端型支架


      安装效果图





    ------------------------------------------------------
