浅谈工业机械安全及防护措施（安全光幕）




浅谈工业机械安全及防护措施-安全光幕的使用

作者：冯彬

1. 背景

现代工业的迅速发展，极大地推进了人类社会文明进步。于此同时，生产事故的频发也越来越引起人们对安全生产的重视。

对企业来说，事故导致的直接损失和间接损失影响非常大，除了财产损失之外，有时候企业主还要承担违法犯罪的责任。安全也是生产力，保障安全生产是资源节约，有利于企业的持续稳定发展。

对员工来说，事故不仅使职工本人受到伤害，而且使其家庭蒙受不幸。尤其是随着我国计划生育政策的实施，独生子女已成为我国今后一个时期的主要劳动力。一旦发生伤亡事故，从精神层面和经济层面都将成为家庭不能承受之痛。

保障安全生产对巩固社会稳定、促进经济发展具有重大意义。

安全生产为劳动者带来幸福，保障了企业财产，构建和谐社会、促进经济发展，实现共赢进步。

机械工业作为母工业，是所有产业的基础，面临着生产过程日益复杂多变、潜在危险比较多、易导致严重伤害的现状。因此机械工业的安全生产需要我们高度重视。

2. 机械安全简介

按照机械功能分类，一般分为加工制造型机械和运输(运送)型机械。

机械伤害是指机械设备运动部件、工具、加工件直接与人体接触引起挤压、碰撞、冲击、剪切、卷入、绞绕、甩出、切割、刺扎等伤害。

机械安全是指机器在按照预定使用条件，执行预定功能，或在运输，安装，调整等状态下不产生损伤或危害健康的能力。

保障机械安全的有效措施包括：

l 按照规定正确安装使用安全防护装置。

l 严格按照安全操作规程操作。

目前，由于法律明文规定、劳动者安全意识高，安全防护装置得到了普及应用，在机械安全防护中发挥着重要作用。

例如，在欧洲法律、法规中明文规定，对于交付使用的机器都必须带有必要的安全防护设备；在美国，要求使用机器的企业必须为操作员工提供安全、免受伤害的工作环境，从而保证机器使用者更安心、更高效的工作，即安全防护的责任落在了使用者的身上。

国内安全生产也越来越受到重视，目前已列入法规要求，2002年11月1日《中华人民共和国安全生产法》正式颁布实施。

2014年12月1日又有四项机械安全相关的安全标准颁布实施，包括《GB 27607-2011 机械压力机安全技术要求》、《GB28240-2012 剪板机安全技术要求》、《GB28241-2012 液压机安全技术要求》、《GB28243-2012 液压板料折弯机安全技术要求》。安全标准中对安全防护装置均提出了明确要求。

下面着重介绍安全防护装置的选择和应用。

3. 安全防护装置选择

随着科学技术的进步，机械安全技术迅速发展，安全防护装置日益丰富。如何选择正确的安全防护装置呢？

首先，我们必须选择本质功能安全的安全防护装置。功能安全是安全防护装置必须具备的基本特征，即在一定使用期限内不会因零部件失效而使安全装置丧失安全功能，故障导向安全。2011年的温州动车事故是由于设备故障导向非安全状态，导致惨痛教训。

其次，安全防护装置本身也有不同的安全等级，我们需要对机器进行正确的风险评估，确定选择何种安全等级的安全防护装置。依据标准ISO 13849-1，机械危险发生的频率、导致伤害的严重程度、避免危险或限制伤害的可能性共三个因素，可确定配备安全防护装置的安全等级要求。

4. 安全防护装置的应用

常用的安全防护装置包括安全门锁、急停装置、安全光幕、安全地毯等。

针对机械正常运行期间操作者不需要进入危险区的场合，采用防护栅栏、安全门锁装置可有效保障安全。

针对机械正常运转时需要进入危险区的场合，如果采用安全门锁装置，需要频繁开关，极大地影响了作业效率，因此，该场合一般采用电敏防护装置，主要包括安全光幕、安全地毯等。

安全光幕由发射器和接收器之间密集的红外光束形成保护网，一旦红外光束被遮断，立即输出停止信号，控制危险设备停止工作，阻止危险发生。

A1-1安全光幕应用于危险机械点的安全防护，如下图1所示。

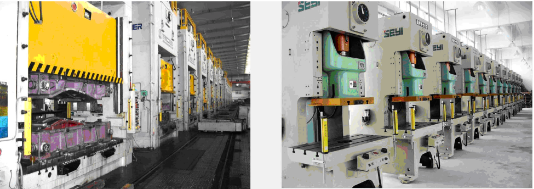

图1 安全光幕应用于危险机械点的安全防护

A1-2安全光幕应用于入口安全防护，如下图2所示：



图2 安全光幕应用于入口安全防护

B1-1针对复杂的二维区域安全防护，安全地毯可以很好的胜任该项工作。安全地毯基于压力传感原理，通过压力触发实现二维区域防护。当检测到人或物体进入防区时，输出停止信号，阻止危险发生。

安全地毯的接触式压力传感原理，使其可以安装在机器的底角处或不规则接触的地方，为机器正常运转保留足够空间，同时实现了大范围危险区域检测和安全防护。

安全地毯的防区形状可自由拼接配置。用户可根据实际需求，将防区配置为复杂、不规则形状，如下图3、图4所示：



图3、图4 安全地毯防区配置为不规则形状

安全地毯灵活配置的特点，可满足各种危险区域防护需求，在工业现场安全防护中正发挥着越来越重要的作用。



C1-1折弯机危险区域不同于压力机/液压机，主要需要对上模模尖区域（下图矩形位置）进行安全防护，同时由于作业需求，折盒工件挡光时要求光电不能保护停车，以完成工件折弯作业，从而产生了折弯作业和安全保护的矛盾。

GE型折弯机专用激光保护装置，使用3束激光组成L型检测区域，每束检测激光均具有独立输出，当折合工件遮挡L型区域前方光束时，可屏蔽该光束检测功能，而另外2束激光继续起保护作用，从而兼顾折弯机作业生产和安全保护，并且具有智能休眠模式绿色环保、低功耗是目前最为有效的解决方案。如下图所示：

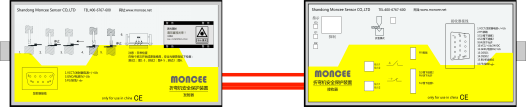

图5 GE折弯机激光保护装置发光器、受光器

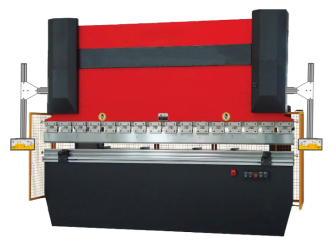

图6 折弯机激光保护装置安装位置效果图

特征说明：

折弯机激光保护装置是由发射器、接收器、安装支架、控制器组成，在选用激光保护时可选用一般安装和编程模式安装，一般安装是由激光保护直接发送信号到折弯机控制系统，编程模式适用于大型全自动化折弯机，输入信号更多，另外可以编辑每个信号的逻辑信息。

GE折弯机专用激光保护装置可以用于平板折弯、折盒、z型折弯等多重形式的工件。将所有功能集中到操作面板上更有利 使用者切换各种模式。内置电源稳定模块、反接保护模块、过载保护模块，适用于各种折弯机。

所用光源采用可见光，并采用了发射器自动对光专利技术、即使折弯机强烈的振动都可以自动找正，对光更加便利。

折弯机专用激光保护采用自判断数据处理芯片，对光的灵敏度自动修正，并在持续使用过程中根据光的衰减度自动增量，产品设计10万小时。

Speediness转换支架（专利设计）如下图所示：





5.结束语

本文以安全生产的意义为背景，介绍了工业机械安全和相应防护措施。重点介绍了应用广泛的安全光幕和区域防护用安全地毯以及折弯机保护特殊应用。其中，安全地毯具有配置灵活的特点，可胜任各种复杂危险区域的防护，在危险区域的防侵入、运动设备的防碰撞安全防护中发挥着越来越重要的作用。折弯机专用激光保护装置具有更便捷、全尺寸板料加工中安全防护的最有效解决方案。

参考文献

[1] IEC 61496-1:2006, Safety of machinery –Electro-sensitive protective equipment –Part 1:General requirements and tests

[2] IEC 61496-3:2008, Safety of machinery –Electro-sensitive protective equipment –Part 1: Particular requirements for Active Opto-electronic Protective Devices responsive to Diffuse Reflection (AOPDDR)

[3] ISO 13849-1 Safety of machinery –Safety-related parts of control systems –Part 1: General principles for design

[4] GB 27607-2011 机械压力机安全技术要求

[5] GB28240-2012 剪板机安全技术要求

[6] GB28241-2012 液压机安全技术要求

[7] GB28243-2012 液压板料折弯机安全技术要求
