折弯机防压手保护装置 --改造方案




一、折弯机保护装置发明专利证书




二、安装情况分析

1、根据折弯机台面的宽度，安装位置的大小，选择合适的折弯机保护装置。

2、光束为一类激光，使用环境是否有粉尘，水汽等。

3、折弯机分为上动/下动。

三、折弯机保护装置的工作原理

折弯机保护装置安装在刀的下方，在折弯机的上动点到慢下点之间形成保护区域，在保护区域内，当人手或者其他物体误入保护范围并遮挡光束时，折弯机停止运行，当物体离开，光束不被遮挡，折弯机正常工作，当刀到达慢下点时，折弯机保护装置停止保护，可进行正常的折弯折盒。

四、产品配置

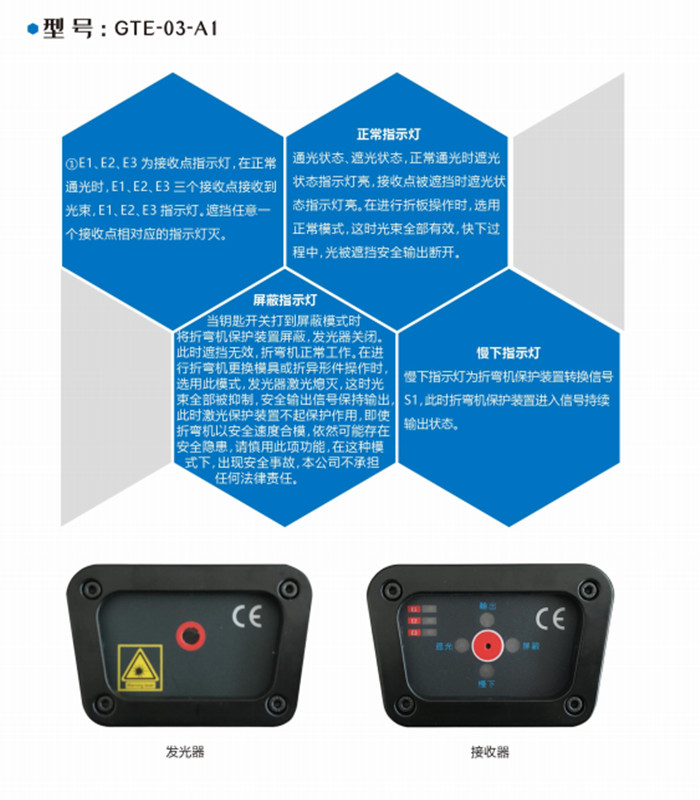

1、折弯机保护装置（发射器+接收器+安装支架）。

（单点式折弯机保护装置/三点式折弯机保护装置）

1、普通GTE-L支架和新型GTE-T侧滑安装支架（可选）。

2、默认信号电缆线发射器8米+接收器4米（线长可选）。

3、折弯机保护装置光纤GTE-GX控制器和绿色GTE-BC保持控制器可选。





五、选型流程：

根据折弯机台面宽度选择合适的对射距离→折弯机上动/下动，安装位置的尺寸，选择单点/三点→合适的安装支架→线缆是否需要加长→控制器的选配

选型要点（单点式折弯机保护装置）：

1、下动式折弯机。

2、折弯机上模是斜面，无法安装折弯机保护装置支架。

3、部分特殊型号折弯机。

选型要点（三点式折弯机保护装置）

1、上动式折弯机。

2、上模可安装折弯机保护装置支架。

支架选择要点



六、电气连接







七、安装案例



                                       （案例一）




                                       （案例二）




                                       （案例三）




                                       （案例四）






------------------------------------------------------
